Aktuelle Version vom 06:24, 26. Jan. 2014
Ersteller: Goose
Gerne können Fragen zu diesem Thema auch im Forum diskutiert werden, oder nochmals erklärt werden. Zum schreiben ist keine Anmeldung im Forum notwendig!
Hier sind ein paar Zeichnungen für Halter für die Five Stars Verkleidung. Die müssen allerdings zusammengeschweißt werden.
Inhaltsverzeichnis |

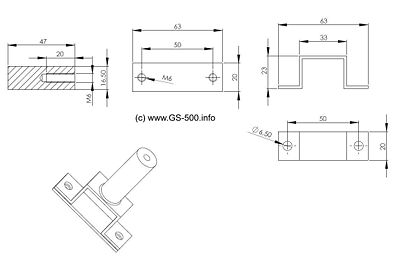

Halter am Rahmenunterzug
Die drei gleichen Halter werden aus 2 mm starkem Blech gefertigt.
 |

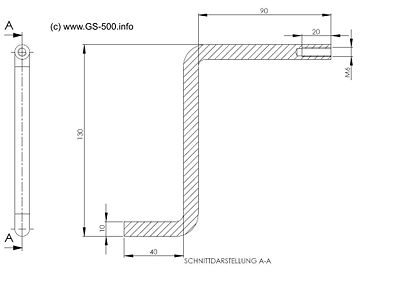

Halter an hinterer Motoraufnahme links

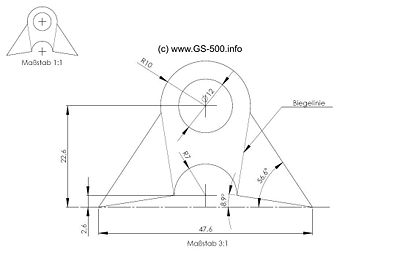

Die Haltelaschen werden aus 2 mm starkem Blech gefertigt.
Haltelasche muß aufgesetzt und angeschweißt werden.
 |
 |
Halter an hinterer Motoraufnahme rechts

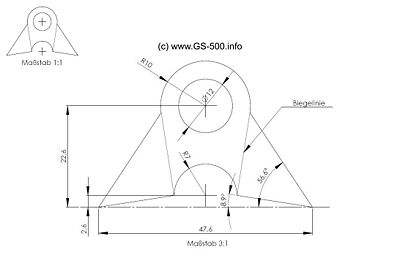

Die Haltelaschen werden aus 2 mm starkem Blech gefertigt.
Haltelasche muß aufgesetzt und angeschweißt werden.
 |
 |
Halter an hinterer Unterzugaufnahme rechts
Folgt noch
